频域图像增强

背景

傅立叶变换的提出

• 傅立叶: 1768 出生
• 1822 年 “热分析理论“， 1878 翻译出英文，提出傅立叶级数
• 傅立叶级数: 周期函数表示为不同频率的正弦和/余弦和
• 傅立叶变换: 非周期函数表示为正弦和/或余弦乘以加权函数的积分
• 逆变换可以重建原函数

应用: 信号处理等 (FFT 的出现)

傅立叶级数

周期函数

$$f(x)=\frac{a_0}{2}+{\int }_{k=1}^{\mathrm{\infty }}(a_k\cos kx+b_k\sin kx)$$$$\{\begin{array}{ll}{a}_n=\frac{1}{\pi }{\int }_{-\pi }^{\pi }f(x)\cos nx\mathrm{d}x& n=0,1,2,\dots \\ b_n=\frac{1}{\pi }{\int }_{-\pi }^{\pi }f(x)\sin nx\mathrm{d}x& n=1,2,\dots \end{array}$$

函数分解: 函数系数有重要意义，分解和合并的过程可逆

信号

• 在时域是一个周期且连续的函数
• 在频域是一个非周期离散的函数

傅立叶变换

傅立叶变换和频率域

傅立叶变换

• 连续$$\begin{array}{rl}\mathcal{F}\{f(x)\}& =F(u)={\int }_{-\mathrm{\infty }}^{\mathrm{\infty }}f(x)e^{-j2\pi ux}\mathrm{d}x\\ f(x)& ={\int }_{-\mathrm{\infty }}^{\mathrm{\infty }}F(u)e^{j2\pi ux}\mathrm{d}u\end{array}$$
• 离散$$\begin{array}{rl}\mathcal{F}\{f(x)\}& =F(u)=\sum _{x=0}^{N-1}f(x)e^{-j2\pi ux/N}\\ f(x)& =\sum _{u=0}^{N-1}F(u)e^{j2\pi ux/N}\end{array}$$
• 相关概念
  • 变换表达 $F(u)=R(u)+jI(u)=|F(u)|e^{-j\varphi (u)}$
  • 频谱（幅度）$|F(u)|=[R^2(u)+I^2(u){]}^{1/2}$
  • 相位角 $\varphi (u)=\arctan \frac{I(u)}{R(u)}$
  • 功率谱 $P(u)=|F(u){|}^2=R^2(u)+I^2(u)$
• 窗函数傅立叶变换—辛克函数$$\begin{array}{rl}f(x)& =\{\begin{array}{ll}E& (-\frac{\tau }{2}\le x\le \frac{\tau }{2})\\ 0& \mathrm{others}\end{array}\\ F(u)& =E\tau \frac{\sin (\pi u\tau )}{\pi u\tau }=Sinc(u)\end{array}$$
• 二维: x → (x, y), u → (u, v) 即可

频率域

由傅立叶变换和频率变量 (u, v) 定义的空间

基本性质

• u = 0, v = 0，对应平均灰度
• 低频对应变化慢的
• 高频对应变化快的

傅立叶谱和相位角

$$F(0,0)=\sum _{x=0}^{M-1}\sum _{y=0}^{N-1}f(x,y)=MN\overline{f}(x,y)$$

• $|F(0,0)|$ 是频谱最大的分量

• 傅立叶变换共轭对称

  $$F^{\ast }(u,v)=F(-u,-v)$$

• 频谱关于原点偶对称

  $$|F(u,v)|=|F(-u,-v)|$$

• 相位角关于原点奇对称

  $$\phi (u,v)=-\phi (-u,-v)$$

傅立叶变换的性质

变换对

$$f(x,y)⟺F(u,v),M=N$$

• 平移性质

  $$\begin{array}{rl}f(x,y)e^{j2\pi (cx+dy)/N}& ⟺F(u-c,v-d)\\ f(x-c,y-d)& ⟺F(u,v)e^{-j2\pi (cu+dv)/N}\end{array}$$

• 旋转性质

  • 令 $x=r\cos \theta ,y=r\sin \theta ,u=w\cos \phi ,v=w\sin \phi$$$f(r,\theta +{\theta }_0)⟺F(w,\phi +{\theta }_0)$$

• 尺度定理

  $$\begin{array}{rl}af(x,y)& ⟺aF(u,v)\\ f(ax,by)& ⟺\frac{1}{|ab|}F(\frac{u}{a},\frac{v}{b})\end{array}$$

• 周期性

  $$\begin{array}{r}F(u)=F(u+kM)\\ f(x)=f(x+kM)\end{array}$$

  其中 $u,x=0,1,2,\dots ,M-1$

  • 应用: 把 f 挪到中心位置 $\frac{M}{2}$ 处$$\begin{array}{rl}f(x)(-1{)}^x& ⟺F(u-\frac{M}{2})\\ f(x,y)(-1{)}^{x+y}& ⟺F(u-\frac{M}{2},v-\frac{N}{2})\end{array}$$
  • 二维傅立叶变换及反变化在 u 方向和 v 方向都是无限周期的$$\begin{array}{rl}F(u,v)& =F(u+k_{1}M,v+k_{2}N)\\ f(x,y)& =f(x+k_{1}M,y+k_{2}N)\end{array}$$

相位谱

• 相位构成的矩阵
• 各个正弦分量关于原点的位移的度量
• 决定了图像中可辨别物体定位信息

卷积定理

卷积

• 连续$$f(x)⊛g(x)={\int }_{-\mathrm{\infty }}^{\mathrm{\infty }}f(\tau )g(x-\tau )\mathrm{d}\tau$$
• 离散$$f(n)⊛g(n)=\sum _{m=-\mathrm{\infty }}^{\mathrm{\infty }}f(m)g(n-m)$$
• 有限$$f(n)⊛g(n)=\sum _{m=-M}^{M}f(m)g(n-m)$$

卷积定理

$$\begin{array}{rl}f(x)⊛g(x)& ⟺F(u)G(u)\\ f(x)g(x)& ⟺F(u)⊛G(u)\end{array}$$

2D

$$f(x,y)⊛g(x,y)={\int }_{-\mathrm{\infty }}^{\mathrm{\infty }}{\int }_{-\mathrm{\infty }}^{\mathrm{\infty }}f(p,q)g(x-p,y-q)\mathrm{d}p\mathrm{d}q$$$$\begin{array}{rl}f(x,y)⊛g(x,y)& ⟺F(u,v)G(u,v)\\ f(x,y)g(x,y)& ⟺F(u,v)⊛G(u,v)\end{array}$$

相关定理

$$f(x)\circ g(x)={\int }_{-\mathrm{\infty }}^{\mathrm{\infty }}{f}^{\ast }(z)g(x+z)\mathrm{d}z$$

• 互相关: $f(x)\ne g(x)$
• 自相关: $f(x)=g(x)$

$$\begin{array}{rl}f(x,y)\circ g(x,y)& ⟺F^{\ast }(u,v)G(u,v)\\ f^{\ast }(x,y)g(x,y)& ⟺F(u,v)\circ G(u,v)\end{array}$$

可分离性

$$F(u,v)=\sum _{y=0}^{N-1}f(x,y)e^{-j2\pi vy/N}$$

快速傅立叶变换 (FFT)

离散余弦变换

$$\begin{array}{rl}F(u,v)& =\frac{2}{\sqrt{MN}}C(u)C(v)\sum _{x=0}^{M-1}\sum _{y=0}^{N-1}f(x,y)\cos (\frac{(2x+1)u\pi }{2M})\cos (\frac{(2y+1)v\pi }{2N})\\ f(x,y)& =\frac{2}{\sqrt{MN}}\sum _{u=0}^{M-1}\sum _{v=0}^{N-1}C(u)C(v)F(u,v)\cos (\frac{(2x+1)u\pi }{2M})\cos (\frac{(2y+1)v\pi }{2N})\end{array}$$

其中

$$\begin{array}{r}C(u)=\{\begin{array}{ll}\frac{1}{\sqrt{2}}& u=0\\ 1& u>0\end{array}\\ C(v)=\{\begin{array}{ll}\frac{1}{\sqrt{2}}& v=0\\ 1& v>0\end{array}\\ x=0,1,\dots ,M-1\\ y=0,1,\dots ,N-1\end{array}$$

沃尔什变换

OpenCV 函数

I = cv2.imread('lena.png')
gray = cv2.cvtColor(I, cv2.COLOR_BGR2GRAY)
J = np.fft.fft2(gray)
K = np.fft.ifft2(J)
np.fft.fft.shift(J) # 挪到中间

低通滤波器 (LPF)

$$\begin{array}{c}f(x,y)⟺F(u,v)\\ H(u,v)F(u,v)=G(u,v)⟺g(x,y)\end{array}$$

• 理想低通滤波器 ILPF$$H(u,v)=\{\begin{array}{ll}1& D(u,v)\le D_0\\ 0& \mathrm{else}\end{array}$$
  • $D_0$ 截断频率
  • $D(u,v)=(u^2+v^2{)}^{\frac{1}{2}}$ 到原点的距离
  • 问题
    • 模糊
    • 振铃: 在 2D 图像上表现为一系列同心圆环；半径反比于截断频率

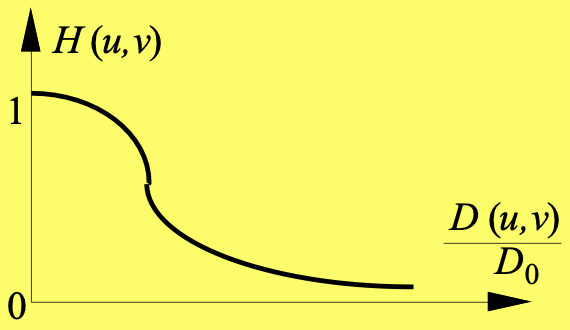

• 巴特沃斯低通滤波器 BLPF
  • 减少振铃，高频率间的过渡比较光滑
  • 阶为 n 的 BLPF$$H(u,v)=\frac{1}{1+[D(u,v)/D_0{]}^{2n}}$$
    • 转移函数 $D(u,v)=D_0$ 时 $H(u,v)=\frac{1}{2}$
  • 振铃: 阶数越高越明显
• 高斯低通滤波器$$H(u,v)=e^{-D^2(u,v)/(2D_0^2)}$$
• 其他低通滤波器
  • 梯形$$H(u,v)=\{\begin{array}{ll}1& D(u,v)\le D^{\prime }\\ \frac{D(u,v)-D_0}{D^{\prime }-D_0}& D^{\prime }<D(u,v)<D_0\\ 0& D(u,v)>D_0\end{array}$$
  • 指数$$H(u,v)=\exp \{-[D(u,v)/D_0{]}^n\}$$
• 应用: 消除伪轮廓, 字符识别前的增强处理, 人脸皱纹处理, 卫星图像伪影线消除

高通滤波器

$$H_{hp}=1-H_{lp}$$

• 理想高通滤波器 IHPF$$H(u,v)=\{\begin{array}{ll}0& D(u,v)\le D_0\\ 1& D(u,v)>D_0\end{array}$$
• 巴特沃斯高通滤波器 BHPF$$H(u,v)=\frac{1}{1+[D_0/D(u,v){]}^{2n}}$$
• 高斯高通滤波器 GHPF$$H(u,v)=1-e^{-D^2(u,v)/2D_0^2}$$
• 高频强调滤波器$$H_e(u,v)=k\times H(u,v)+c$$输出图的傅立叶变换$$G_e(u,v)=k\times G(u,v)+c\times F(u,v)$$
• 高频提升滤波器
  • 原始图减去低通图得到的高通滤波器的效果
  • $$G_{HB}(u,v)=A\times F(u,v)-F_L(u,v)=(A-1)F(u,v)+F_H(u,v)$$
  • A = 1, 高通滤波器
  • A > 1, 原始图的一部分与高通图像加，恢复了高通滤波丢失的低频分量

选择性滤波

• 带阻 & 带通

理想	$$H_{BR}=\{\begin{array}{ll}0& D_0-\frac{W}{2}\le D\le D_0+\frac{W}{2}\\ 1& \mathrm{other}\end{array}$$
巴特沃斯	$$H_{BR}(u,v)=\frac{1}{1+{\left(\frac{DW}{D^2-D_0^2}\right)}^{2n}}$$
高斯	$$H_{BR}(u,v)=1-\exp (-[\frac{D^2-D_0^2}{DW}{]}^2)$$

$$H_{BP}(u,v)=1-H_{BR}(u,v)$$

• 陷波滤波器$$\begin{array}{c}{H}_{NR}=\prod _{k=1}^K[\frac{1}{1+(D_{0k}/D_k(u,v){)}^{2n}}][\frac{1}{1+(D_{0k}/D_{-k}(u,v){)}^{2n}}]\\ D_k(u,v)=\sqrt{{(u-\frac{P}{2}-u_k)}^2+{(v-\frac{Q}{2}-v_k)}^2}\\ D_{-k}(u,v)=\sqrt{{(u-\frac{P}{2}+u_k)}^2+{(v-\frac{Q}{2}+v_k)}^2}\end{array}$$

同态滤波

成像模型 $f(x,y)=i(x,y)r(x,y)$

• 取对数 $\ln f(x,y)=\ln i(x,y)+\ln r(x,y)$

• 两边傅立叶变换 $F(u,v)=I(u,v)+R(u,v)$

• 用 $H(u,v)$ 处理 $F(u,v)$: $H(u,v)F(u,v)=H(u,v)I(u,v)+H(u,v)R(u,v)$

• 反变换到空域 $h_f(x,y)=h_i(x,y)+h_r(x,y)$

• 取指数 $g(x,y)=\exp |h_f(x,y)|=\exp |h_i(x,y)|\cdot \exp |h_r(x,y)|$

• 低频对应照度，高频对应反射

• 特点: 对高频和低频成分有不同的影响

• 应用: 压缩图像的动态范围的同时增加对比度

  $$H(u,v)=(H_H-H_L)[1-e^{-c(D^2(u,v)/D_0^2)}]+H_L,H_L<1\wedge H_H>1$$

频域技术与空域技术

• 空间滤波器的工作原理可借助频域进行分析
• 空域中的平滑滤波器在频域里对应低通滤波器
  • 频域越宽，空域越窄，平滑作用越弱
• 空域中的锐化滤波器在频域里对应高通滤波器
  • 空域有正负值，模板中心系数较大
