总线系统

复习重点

总线的概念及总线的分类
总线的结构（单总线，双总线，三总线）
总线带宽或数据传输率计算

基本概念

总线: 是构成计算机系统的互联机构，是多个系统功能组间之间进行数据传送的公共通路

基本特征

共享性: 多个部件连接在同一组总线上，各组件之间相互交换的信息都可以通过这组总线传送
分时性: 同一时刻总线只能在一对组间之间传送信息，系统中的多个部件不能同时传送信息

分类

按照总线传输的内容分类: 数据总线、地址总线、控制总线
总线在单处理器系统中的位置: 片内总线（片级总线）、系统总线（内部总线）、I/O 总线（外部总线）

性能指标

总线宽度: 总线的条数，用 bit 表示，常用 32 位和 64 位
总线带宽: 每秒能传输的最大字节量 MB/s
信号线数: 地址、数据、控制总线的总和，信号线数与性能不成正比，但反应了总线的复杂程度
总线时钟频率: 总线中各种信号的定时基准（同步总线和异步总线），总线的时钟周期: 总线周期
多路复用技术: 将数据总线与地址总线共用一组物理线路

传输方式

串行传送
并行传送
并串传送
分时传送

总线结构

单总线结构
双总线结构

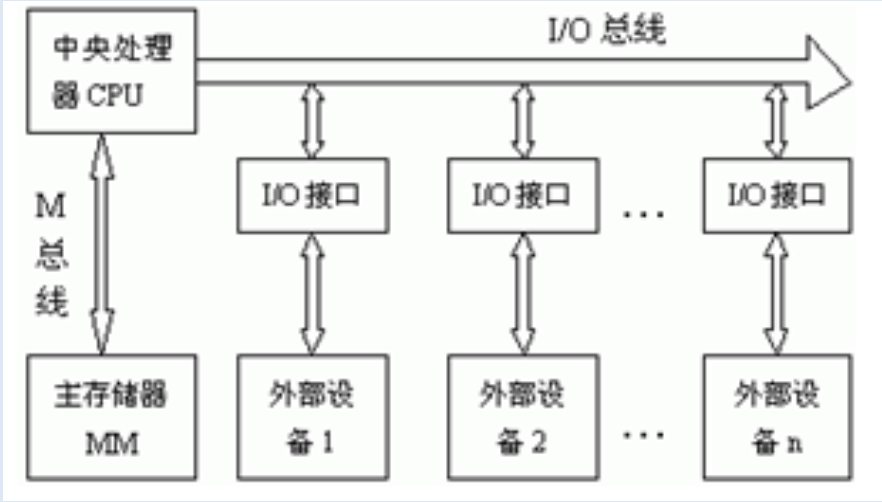

- 以 CPU 为中心的双总线结构
  - 存储总线（M总线）用来连接 CPU 和主存
  - I/O 总线连接 CPU 和外部设备

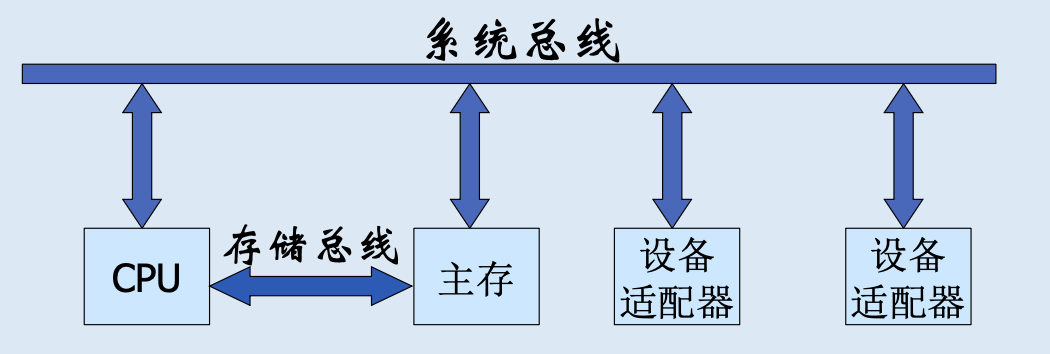

- 以存储器为中心的双总线结构
  - 由于 CPU 与主存交换数据机会多，增加了存储总线解决此问题

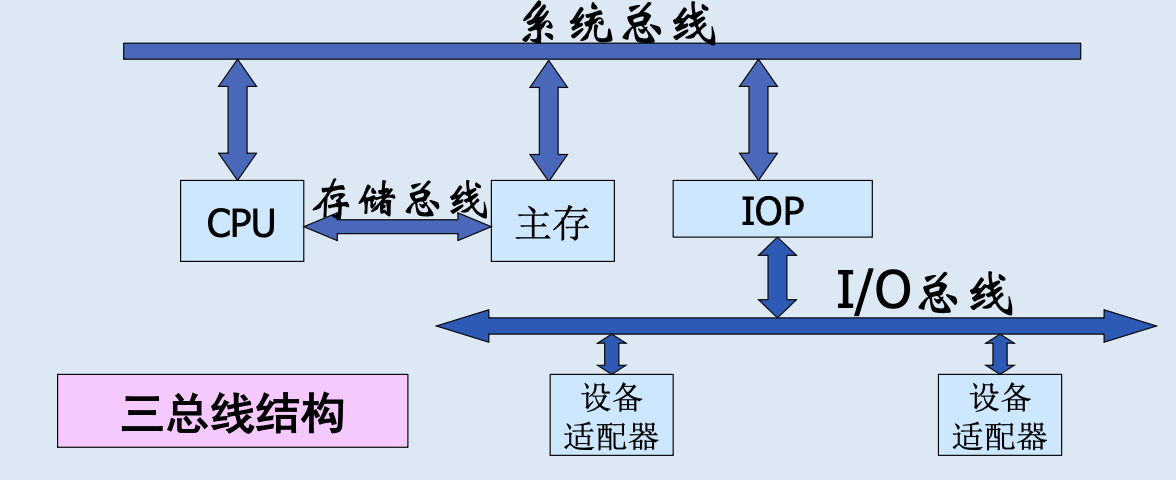

三总线结构
- 通道的功能: 对外设统一管理；完成外设与主存，CPU 之间的数据传送
